產品說明：

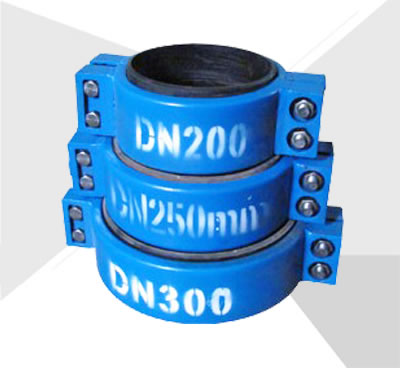

       鋼制卡箍接頭的型號是：KRHD型
       鋼制柔性管接頭的執(zhí)行標準：02S403
       鋼制柔性管接頭主要由：外卡、密封圈、伸縮管、限位環(huán)、螺栓、螺母組成。主要作用是：補償管道的軸向位移和角向位移，承受管道的壓力和推力，快速連接管道。
       鋼制柔性管接頭密封圈為燕尾式的密封圈，材質：NBR丁晴橡膠，此密封圈在使用時收管道內壓和外卡壓力的受力下膨脹密封，受力越大密封越緊。伸縮管材質是：Q235碳鋼，外卡材質是：Q235碳鋼、鑄鋼或QT球墨鑄鐵。
       鋼制柔性管接頭在使用時內伸縮管與兩端管道焊接，外卡壓制密封圈，管道承受壓力時，密封圈受力起到密封作用。
       鋼制柔性管接頭的好處是：承受的壓力較大，有一些的補償管道角向位移的作用，但是補償管道軸向位移量較小。
       鋼制柔性管接頭的連接方式是：兩端焊接。


安裝方法：

a.焊接
       接頭安裝前，先將端管焊接在管線兩端，做法是：卸下螺栓，將卡箍打開，將端管按照技術參數的安裝長度對應管子點固定，調整兩端管的平行度后，進行焊接。

b.安裝膠圈及螺栓
       端管按照以上方法安裝后，待冷卻后，將密封圈按照圖示裝在兩端管道中間。做法如下：先將膠圈翻轉，即將里封密面翻到外面，然后戴到其中任一端管上，調整到合適位置，然后將膠圈外緣拉起，扣蓋在另一端管上，調整密封圈在兩端管上的位置，應使密封圈處在兩個端管的中間。為方便膠圈的順利安裝可以嘗試將膠圈邊翻起來并涂抹凡士林潤滑。然后把卡箍分瓣扣在端管上，用螺栓將外卡進行固定，應注意：螺栓的緊固應用對角法同時漸次交替進行，緊固螺栓的同時，應用錘敲擊外卡，這樣可以使密封圈包覆均勻，可避免接口處外卡對密封圈的擠畸現象。焊接完成后應剔除或密封面的毛刺、碰傷、劃痕和污垢，然后噴涂防銹油漆。

c.安裝外卡
       較后將外卡包覆橡膠密封圈,使密封圈嵌入外卡的密封室內,依次壓緊螺栓(依次壓緊,避免單側壓力過大造成密封圈受損),安裝完畢,通水試壓.

d.意外泄露處理
       1.依次松開螺栓,然后再壓緊,其過程中可用錘對外可進行位置矯正.2.方法1無效的情況下拆卸外卡,檢查密封圈是否安裝過程中破裂,可更換密封圈進行解決.3以上方法均無效可聯系廠家進行指導處理.

技術參數：
