  • 壓蓋式限位伸縮接頭

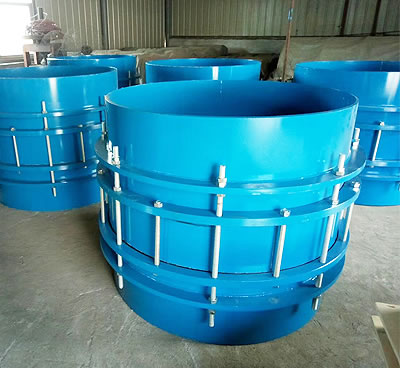

壓蓋式限位伸縮接頭

壓蓋式限位伸縮接頭的執行標準是:《gb/t12465-2002管路松套補償接頭》和《gb/t12465-2007管路松套補償接頭》,《gb/t12465-2007》包含《gb/t12465-2002》內容 壓蓋式限位伸縮接頭主要由:壓蓋、本體、密封圈、限位螺桿、螺母、限位伸縮管、螺栓組成。主要作用是防止管道超量位移導致的伸縮接頭的泄露和損壞,在允許位移的范圍內吸收管道的軸…
咨詢熱線

       壓蓋式限位伸縮接頭的執行標準是:《GB/T12465-2002管路松套補償接頭》和《GB/T12465-2007管路松套補償接頭》,《GB/T12465-2007》包含《GB/T12465-2002》內容

       壓蓋式限位伸縮接頭主要由:壓蓋、本體、密封圈、限位螺桿、螺母、限位伸縮管、螺栓組成。主要作用是防止管道超量位移導致的伸縮接頭的泄露和損壞,在允許位移的范圍內吸收管道的軸向位移,承受管道的壓力和推力。

       壓蓋式限位伸縮接頭是在伸縮接頭的基礎上增加了限位螺桿裝置,管道在允許的伸縮量中可以自由伸縮,一旦超過較 大伸縮量時限位螺桿兩端的雙螺母鎖定伸縮量從而起到限位作用,補償管道因熱脹冷縮或地基下沉引起的管線軸向位移和扭曲、偏心,從而保護被連接的泵或閥門。

       壓蓋式限位伸縮接頭密封圈為錐形密封圈,材質是:NBR丁晴橡膠,此密封圈的密封面積大,使用時與壓蓋形成錐度受力,受力越大密封越緊,其他材質為:Q235碳鋼。

       壓蓋式限位伸縮接頭在國標中的連接方式是兩端焊接(廠標型號為:SSJB-3),但是本廠根據管道實際需求也有兩端法蘭連接的(廠標型號為:SSJB-2)

       壓蓋式限位伸縮接頭在所有伸縮接頭中的結構長度較 長,補償量較 大,有兩根密封圈,限位螺桿的螺母兩端鎖定,承受管道的壓力也較 大,特別適合角向位移和軸向位移需求大的管道使用。



材料表


序號

名稱

數量

材料

1

壓蓋

2

QT400-15、Q235A、ZG230-450、20

2

套筒

1

Q235A、20、16Mn

3

密封圈

2

NBR

4

限位短管

2

Q235A、20、16Mn

5

螺母

Tn

Q235A、35、1Cr18Ni9Ti

6

長螺母

n

Q235A、35、1Cr18Ni9Ti

7

螺柱

n

Q235A、35、1Cr18Ni9Ti

主要數據表:


公稱通徑DN

管子外徑

外形尺寸

伸縮量△L

n-Th

DW

Do

D

L

L1

0.6-1.6MPa

2.5MPa

65

76

76

155

645

180

90

2-M12

2-M12

80

89

89

165

100

108

108

190

2-M16

114

114

195

125

133

133

215

140

140

225

150

159

159

245

2-M16

3-M16

168

168

255

200

219

219

310

645

180

90

2-M16

3-M16

250

276

276

375

3-M20

4-M20

300

325

325

440

655

220

110

5-M20

350

377

377

490

4-M20

400

426

426

540

450

480

480

590

5-M20

6-M20

500

530

530

645

600

630

630

750

700

720

720

850

6-M20

7-M20

800

820

826

965

1075

290

150

6-M24

8-M24

900

920

926

4065

7-M24

9-M24

1000

1020

1026

1165

1200

1220

1226

1365

8-M24

10-M24

1400

1420

1428

1590

9-M27

12-M27

1500

1520

1528

1690

1600

1620

1628

1795

10-M27

14-M27

1800

1820

1828

2000

11-M27

15-M30

2000

2020

2030

2200

12-M27

16-M30

2200

2220

2230

2420

13-M27



2400

2420

2430

2635

14-M30

2600

2620

2630

2835

15-M30

2800

2820

2830

3040

16-M33

3000

3020

3030

3240

17-M33
